Шкаф управления прессом

Нами был реализован проект управления прессом. Шкаф управления предусматривал коммутацию основного и вспомогательного двигателя маслостанции, управлением гидрораспределителями для приведения в движение гидроцилиндров, измерения давления в тракте, а также температуры масла. Цикл предполагает ручное управление, полуавтоматическое и полностью автоматическое управление, когда движение поршней идет по датчикам конечных положений.

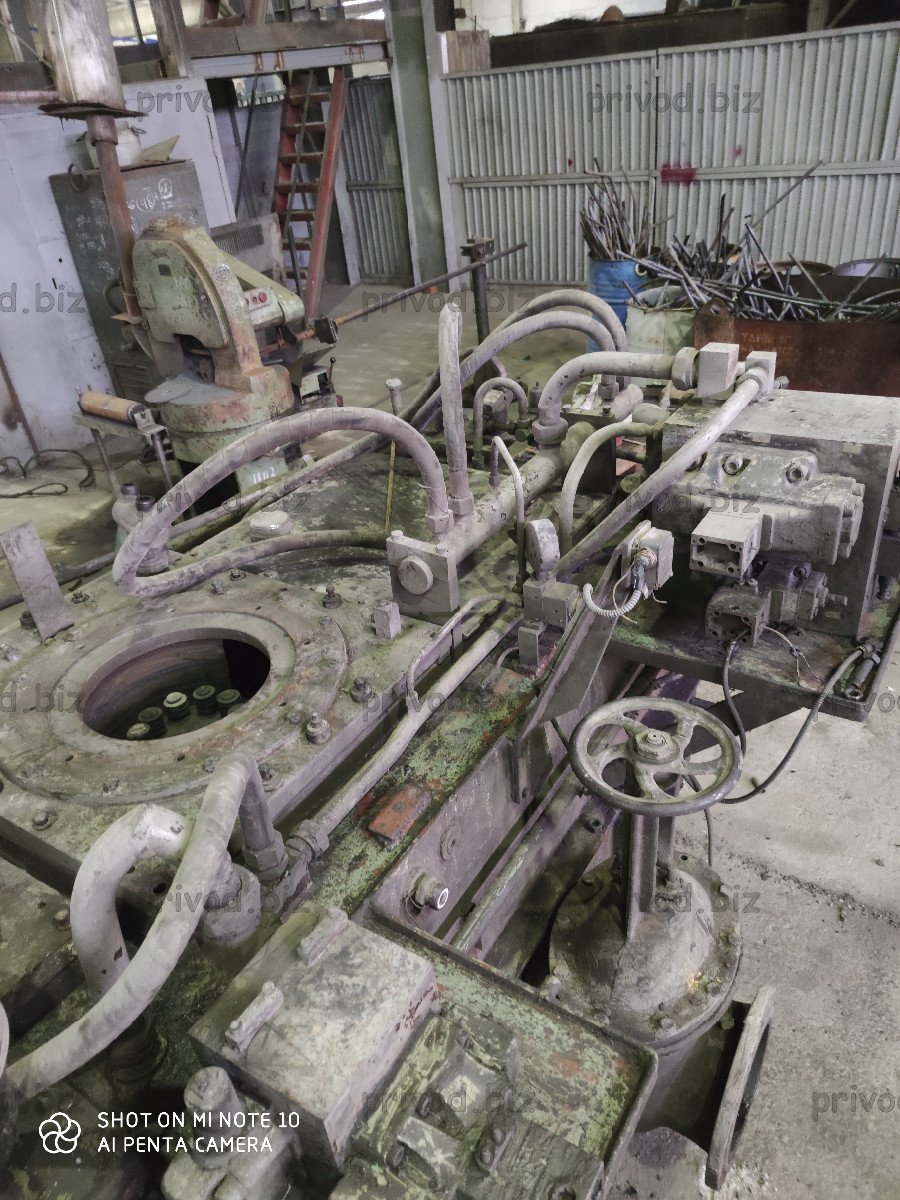

Старая заброшенная маслостанция

Как из этого хлама сделать нужное устройство? Был бы бюджет, результат будет!

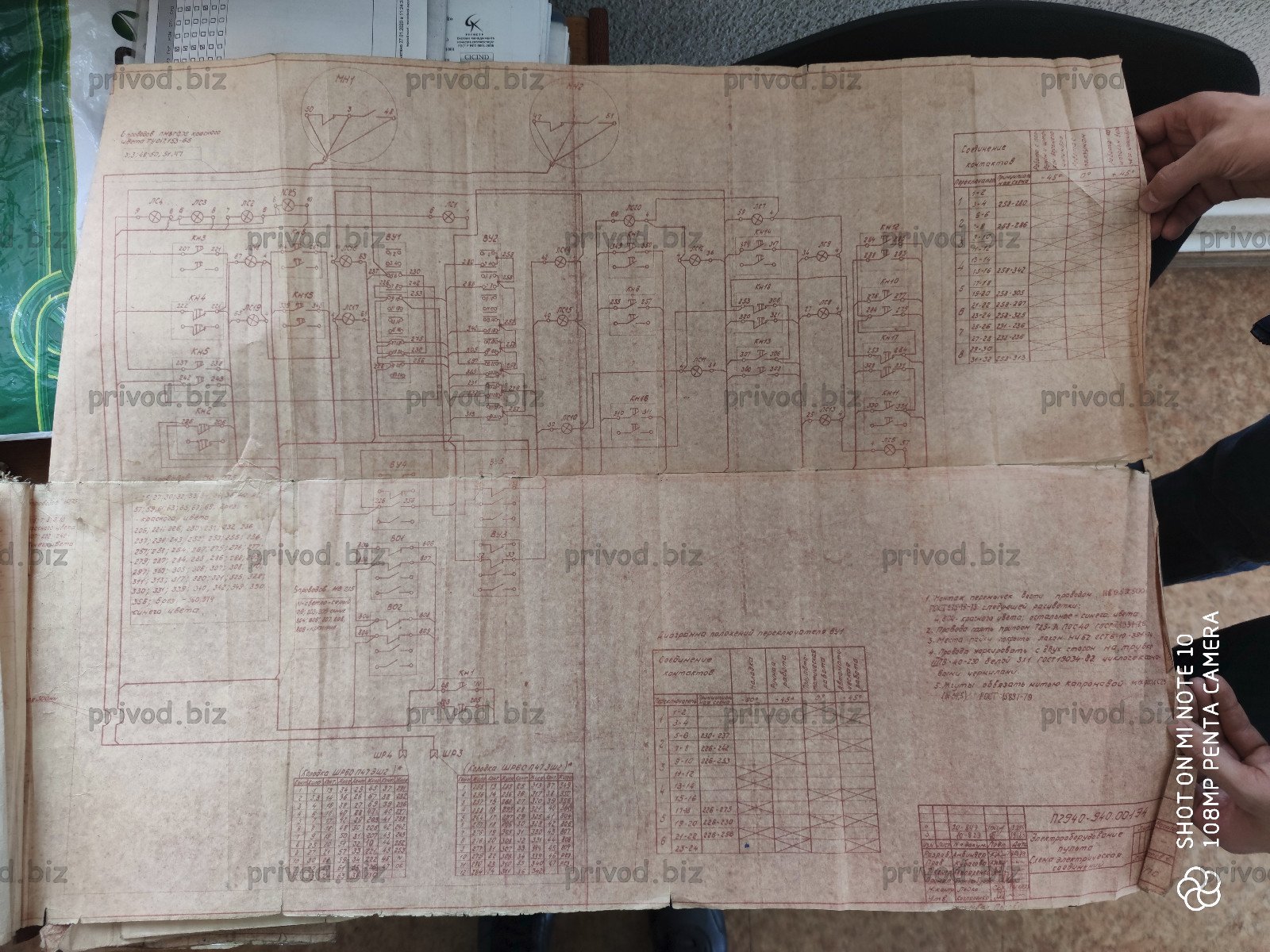

Старая схема пресса на кальках

Вот такие схемы и диаграммы временные идут в основу алгоритма работы и схемы шкафа.

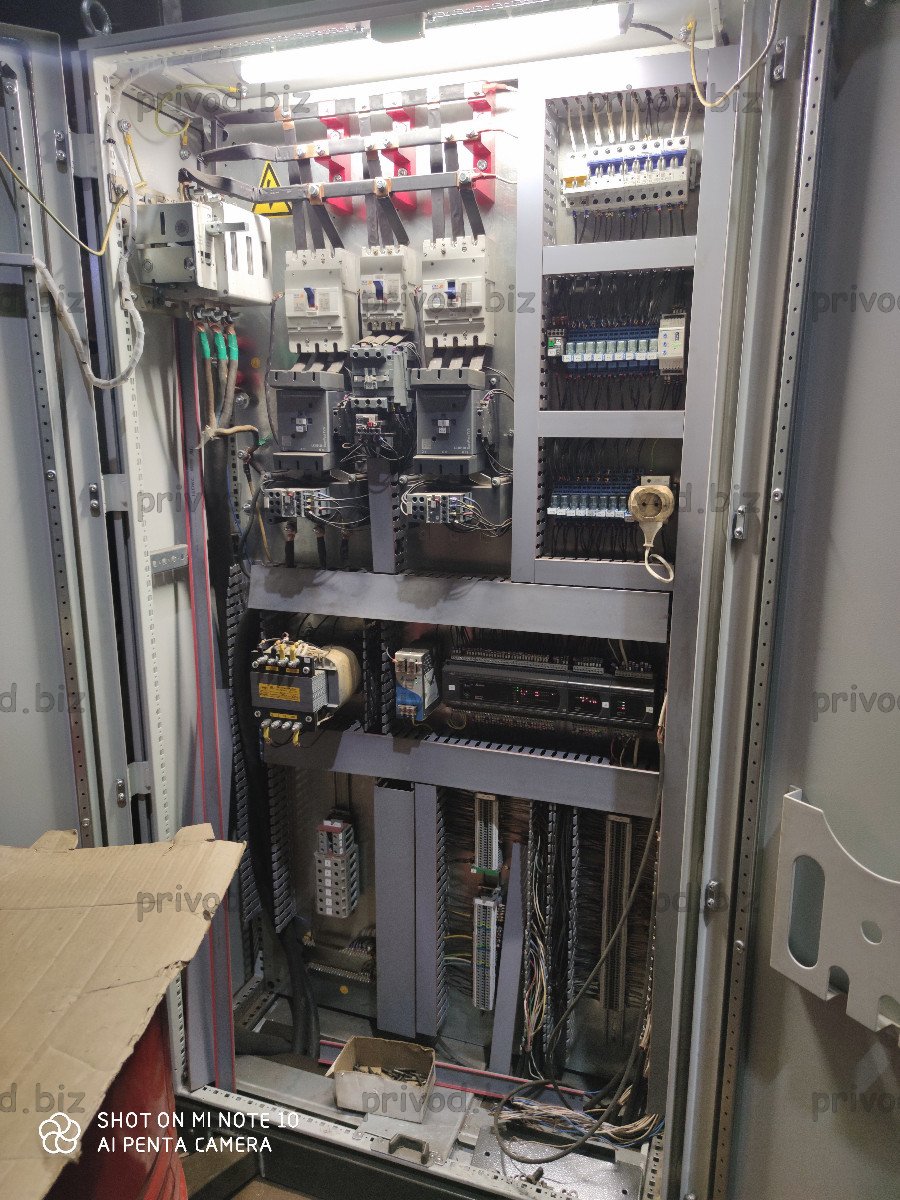

Шкаф управления прессом

Шкаф конечно больше содержит силовые элементы, хотелось поставить плавные пуски, но по факту несмотря на мощности движков, поставили контакторы. Реле Finder, контакторы Шнайдер, пусть и бюджетной серии LC1E, контроллер DVP-ES2 с модулем расширения DVP-04AD, блоки питания DRP.

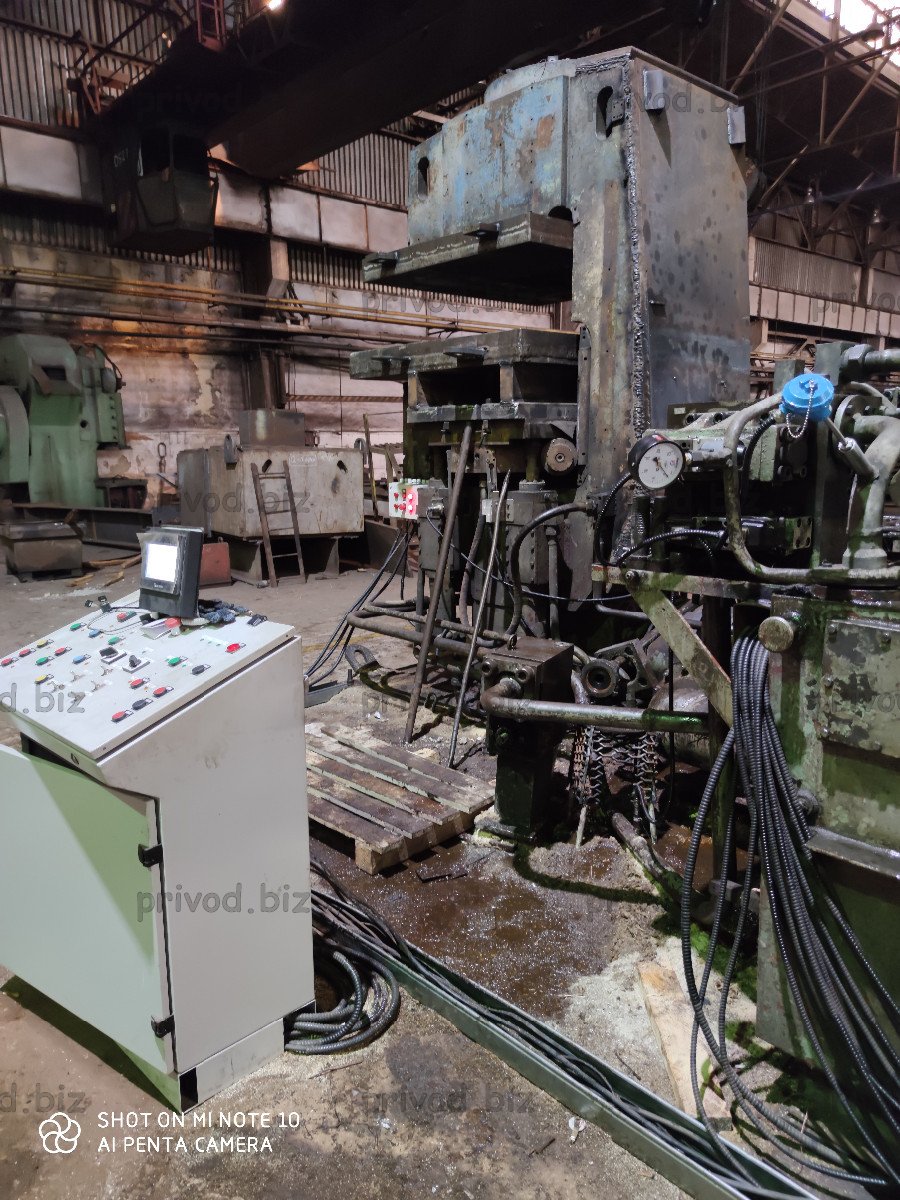

Пресс на заводе металлоконструкций

Пресс старый - электроника новая

1 2 3 4

Кстати это не первый проект, где мы выполнили автоматизацию пресса, предыдущие проекты были на прессе для получения "таблетки" из стружки на предприятии по сбору металлолома. Более плотная упаковка металлолома ценится дороже при приемке ее на метзаводах, потому базы приобретают старые прессы и модернизируют, устанавливая новую электронику. Там тоже реализован автоматический цикл, где движения главного штока были включены в алгоритм совместно с шнеками подачи стружки, вспомогательными штоками.
